Một số lưu ý trong quá trình thi công lắp đặt điều hòa

16/04/2020 07:42 | 8524 Lượt xem

Trong quá trình thi công, lắp đặt hệ thống điều hòa không khí nói chung cũng như là hệ thống điều hòa không khí trung tâm nói riêng. Trong quá trình thi công không thể nào tránh khỏi các thiếu sót, các lỗi, các nhầm lẫn gây ra mà không đáng nói hay là không nên sảy ra mặc dù có thể chúng ta đã biết trước.

Các lỗi này thường hây cho hệ thống các vấn đề như tắc nghẽn đường ống, gây cho máy không chạy, chạy kém hiệu suất, chạy không tốt, gây cháy máy, gây rò rĩ nước ngưng hay rò rĩ gas.... Do đó, để tránh các lỗi thường hay mắc phải ấy, chúng tôi sẽ đem tới cho bạn đọc một số lỗi điển hình và phương pháp khắc phục đề nghị và tham khảo...

Hình đúng Hình không đúng

Hình 1. Lắp đặt con thỏ cho ống nước ngưng kín

- Nếu máng hở thì có hoặc không có cũng được.

Hình 2. Lắp đặt con thỏ cho ống nước ngưng hở

Xem thêm: Biện Pháp Thi Công Hệ Thống Ống Gió

Bởi vì ở máng ngưng kín để tránh hiện tượng nước đọng lại sẽ bị quạt hút ngược trở lại làm mòn FCU và tiện cho việc xả cặn vệ sinh ống.

- Cáp treo ống nước ngưng, nước làm lạnh phải đồng đều, không được chỗ cao chỗ thấp để tránh hiện tượng nước đọng lại trong đường ống không chảy hết được.

Hình 3. Cách treo ống nước lạnh và nước ngưng

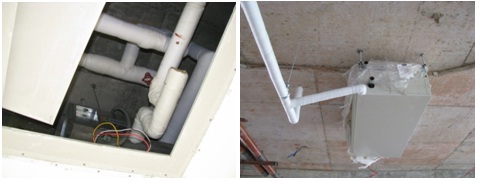

- Trên các đường ống nước ngưng phải lắp các ống thoát khí thẳng đứng.

hình 4. Lắp đặt các ống thoát khí trên đường ống nước ngưng

- Gót giày đặt sai hướng trên các đường ống cấp gió tươi cho các FCU.

Hình 5. Vị trí gót giày phải đặt đúng hướng

- Khi lắp các đường ống gió cần chú ý tạo định hướng cho ống gió - tuân theo tiêu chuẩn lắp đặt ống gió:

Hình 6. Nên rẽ nhánh ống gió hợp lý nhằm giảm thiểu tổn thất

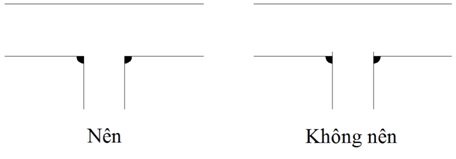

- Khi lắp các đường ống nước cần chú ý cắt, hàn nối rẽ nhánh hạn chế để lại phần dư trong lòng ống như hình vẽ => sẽ gây cản trở rất lớn tới lưu lượng dòng chảy:

Hình 7. Hàn nối ống nước phải hợp lý nhằm giảm thiểu tổn thất

- Ống tiêu âm không cần bọc cách nhiệt để tránh hao phí vật liệu, công thợ.

- Trên đường đẩy của bơm nước giải nhiệt phải có lắp van 1 chiều để ngăn chặn trường hợp khi hệ thống ngừng hoạt động nước bị chảy ngược về bơm, sẽ làm tăng tải khi bơm hoạt động trở lại.

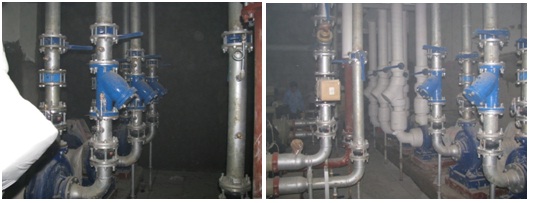

Hình 8. Lắp van một chiều cho bơm nước

- Miệng gió hồi trong các phòng phải có gắn thêm lưới chắn côn trùng.

Hình 9. Lắp lưới chắn côn trùng cho miệng gió hồi

- Ống nước ngưng dài, có các đường ống nước ngưng nhỏ chảy về đường nước ngưng lớn hơn, để cho nước trong đường ống nhỏ dễ chảy về đường ống lớn, tránh nước trong ống lớn chảy ngược lại ống nhỏ thì tại chỗ nối ống ta nên gắn khớp nối chữ Y.

- Ống gió mềm không được dài quá 3m.

Xem thêm: Giải pháp chống nóng công trình xây dựng

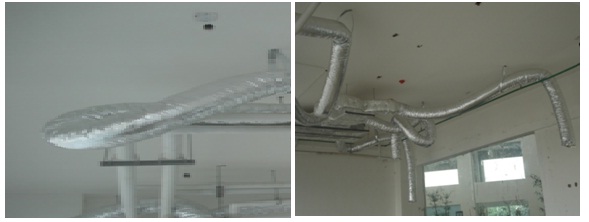

Hình 10. Đường ống gió mềm không được quá dài

- Không nên rẽ nhánh ống gió mềm bảo ôn ngay tại các co nối.

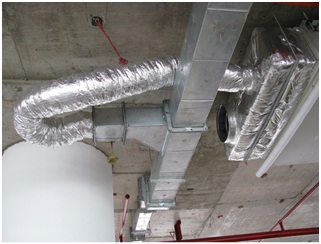

Hình 11. Rẽ nhánh tại vị trí co nối làm tăng tổn thất cho ống gió

- Tại các vị trí khởi thủy, cố gắng thi công lắp đường nước ngưng cao hơn đường nước thải sinh hoạt => nhằm tránh hiện tượng nước ngưng không chảy vào đường nước thải được và nước thải sinh hoạt chảy ngược vào nước ngưng, làm tắc đường nước ngưng.
